Skoda Octavia (Generacja III): Bezpieczniki i żarówki

Bezpieczniki

Poszczególne obwody są zabezpieczone bezpiecznikami topikowymi.

Przed wymianą bezpiecznika należy wyłączyć zapłon i odpowiednie odbiorniki.

Ustalić, który bezpiecznik należy do niedziałającego odbiornika elektrycznego strona 231, Rozmieszczenie bezpieczników w desce rozdzielczej lub strona 233, Rozmieszczenie bezpieczników w komorze silnika.

Elektryczne podnośniki szyb są zabezpieczone bezpiecznikami automatycznymi, które po ustąpieniu przeciążenia po kilku sekundach same się z powrotem włączają.

UWAGA

Przed każdą pracą w komorze silnika przeczytać wskazówki ostrzegawcze i przestrzegać ich strona 195.

OSTROŻNIE

■ Bezpieczników "nie naprawiać" i nie wymieniać na większe - ryzyko pożaru! Oprócz tego mogą wystąpić uszkodzenia innych części układu elektrycznego.

■ Jeśli nowy bezpiecznik przepali się ponownie po krótkim czasie, należy jak najszybciej zlecić stacji obsługi sprawdzenie układu elektrycznego.

■ Przepalony bezpiecznik można rozpoznać po stopionym metalowym pasku.

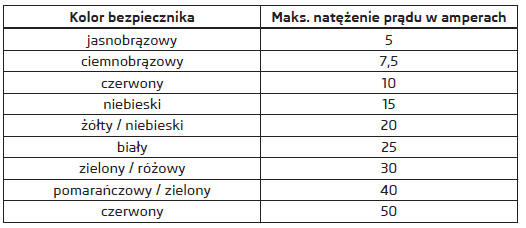

Wymienić przepalony bezpiecznik na nowy o tej samej wartości nominalnej.

Informacja

■ Zalecamy zawsze wozić w samochodzie bezpieczniki zapasowe. Skrzynkę z bezpiecznikami można nabyć w ramach oferty oryginalnych akcesoriów ŠKODA.

■ Do jednego bezpiecznika może być przyporządkowanych kilka odbiorników.

■ Jednemu odbiornikowi może odpowiadać kilka bezpieczników.

Bezpieczniki w desce rozdzielczej - samochody z kierownicą po lewej stronie

Rys. 214 Schowek po stronie kierowcy: samochody z kierownicą po lewej stronie

W samochodach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w lewej części deski rozdzielczej.

Wymiana bezpieczników

Otworzyć schowek strona 97.

Chwycić schowek po bokach w miejscach wskazywanych przez strzałki rys. 214.

Rozłożyć schowek przez ciągnięcie w kierunku strzałki 1 .

Wyjąć szczypce z tworzywa sztucznego umieszczone pod osłoną skrzynki bezpieczników w komorze silnika rys. 218 na stronie 233.

Szczypce założyć na odpowiedni bezpiecznik i wyjąć go strona 231.

Włożyć nowy bezpiecznik.

Szczypce umieścić w pierwotnym miejscu.

Złożyć schowek w desce rozdzielczej przez naciśnięcie w kierunku strzałki 2 do oporu.

Zamknąć schowek.

Bezpieczniki w desce rozdzielczej - samochody z kierownicą po prawej stronie

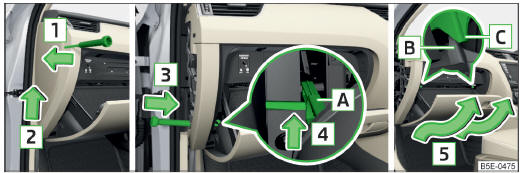

Rys. 215 Schowek po stronie pasażera: samochody z kierownicą po prawej stronie

W samochodach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za schowkiem po stronie pasażera w lewej części deski rozdzielczej.

Wymontowanie schowka i wymiana bezpiecznika

Wsunąć śrubokręt pod osłonę boczną rys. 215.

Odryglować osłonę w kierunku strzałki 1 .

Wysunąć osłonę w kierunku strzałki 2 .

Otworzyć schowek.

Wsunąć śrubokręt z boku w otwartą deskę rozdzielczą w kierunku strzałki 3 .

Odryglować śrubokrętem drążek blokujący A schowka w kierunku strzałki 4 .

Schowek zdjąć w kierunku strzałki 5 .

Wyjąć szczypce z tworzywa sztucznego umieszczone pod osłoną skrzynki bezpieczników w komorze silnika rys. 218 na stronie 233.

Szczypce założyć na odpowiedni bezpiecznik i wyjąć go strona 231.

Włożyć nowy bezpiecznik.

Szczypce umieścić w pierwotnym miejscu.

Zamontowanie schowka

Schować odbojnik B schowka za uchwytem C rys. 215.

Wsunąć schowek w kierunku przeciwnym do kierunku strzałki 5 .

Włożyć drążek blokujący i zablokować śrubokrętem w kierunku przeciwnym do kierunku strzałki 4 .

Wsunąć osłonę boczną w kierunku przeciwnym do kierunku strzałki 2 .

Docisnąć osłonę boczną w kierunku przeciwnym do kierunku strzałki 1 .

Zamknąć schowek.

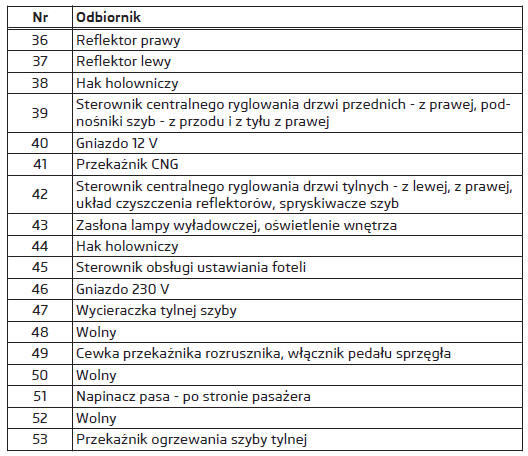

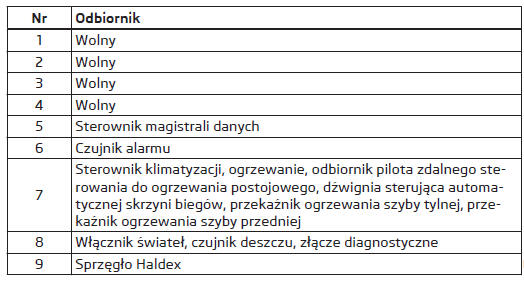

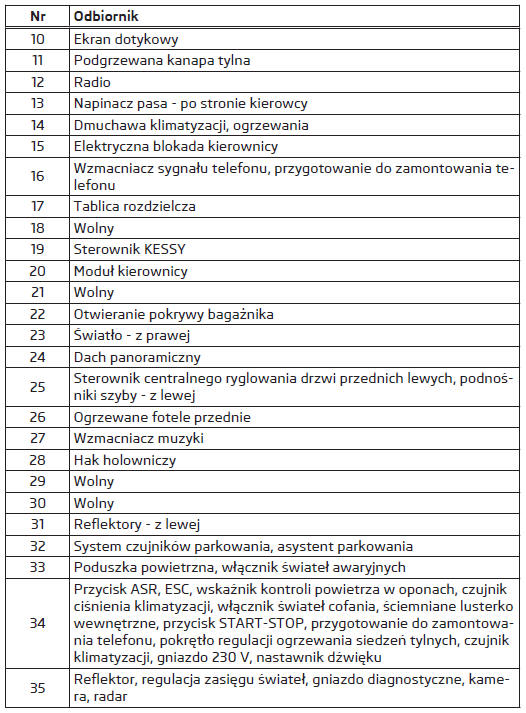

Rozmieszczenie bezpieczników w desce rozdzielczej

Rys. 216 Bezpieczniki

Bezpieczniki w komorze silnika

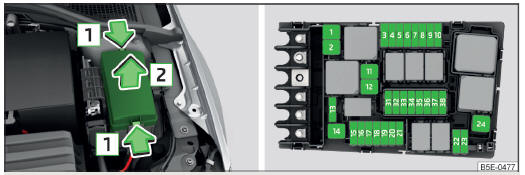

Rys. 217 Pokrywa skrzynki bezpieczników / bezpieczniki

Rys. 218 Pokrywa skrzynki bezpieczników w komorze silnika: plastikowe szczypce do bezpieczników

Wymiana bezpieczników

Nacisnąć jednocześnie zaczepy pokrywy w kierunku wskazywanym przez strzałkę 1 rys. 217.

Zdjąć pokrywę w kierunku strzałki 2 .

Wymienić odpowiedni bezpiecznik.

Założyć pokrywę na skrzynkę bezpieczników.

Wcisnąć i zatrzasnąć zaczepy pokrywy.

OSTROŻNIE

Osłona skrzynki bezpieczników w komorze silnika musi być prawidłowo założona.

W przeciwnym razie do skrzynki może przedostawać się woda - niebezpieczeństwo uszkodzenia samochodu!

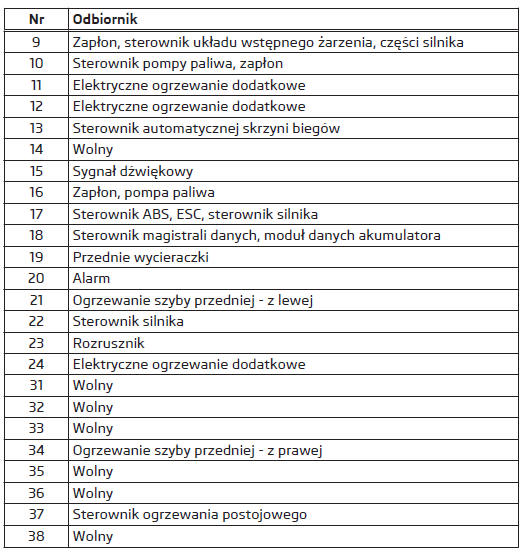

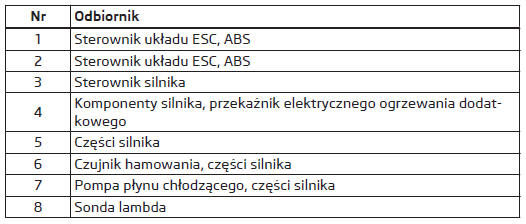

Rozmieszczenie bezpieczników w komorze silnika

Żarówki

Wymiana żarówek wymaga sprawności i pewnego doświadczenia. Dlatego w razie wątpliwości wymianę żarówki najlepiej jest zlecić specjalistycznej stacji obsługi lub w sytuacji awaryjnej skorzystać z innej fachowej pomocy.

Przed przystąpieniem do wymiany żarówki wyłączyć zapłon i wszystkie światła.

Uszkodzoną żarówkę wolno wymienić tylko na dokładnie taką samą. Typ żarówki jest podany na jej cokole lub na bańce.

Miejsce do przechowywania pudełka z zapasowymi żarówkami znajduje się w schowku plastikowym pod wykładziną podłogową bagażnika.

UWAGA

■ Przed każdą pracą w komorze silnika przeczytać wskazówki ostrzegawcze i przestrzegać ich strona 195.

■ Niewystarczające oświetlenie jezdni przed samochodem, problem z dostrzeżeniem samochodu przez innych uczestników ruchu albo brak możliwości jego dostrzeżenia może prowadzić do wypadków.

■ W żarówkach H7, H8 i H15 panuje ciśnienie i podczas wymiany mogą one pęknąć - ryzyko obrażeń! Dlatego do wymiany żarówek należy używać rękawic i okularów ochronnych.

■ W przypadku lamp wyładowczych (światła ksenonowe) należy odpowiednio obchodzić się z obwodem wysokiego napięcia - zagrożenie życia! ■ Podczas wymiany żarówki wyłączyć dany reflektor.

OSTROŻNIE

Bańki żarówki nie wolno dotykać gołymi palcami - nawet najmniejsze zabrudzenie zmniejsza trwałość żarówki. Należy posłużyć się czystą ściereczką, serwetką lub podobnym przedmiotem.

Informacja

■ W niniejszej instrukcji obsługi opisana jest tylko wymiana tych żarówek, których wymontowanie nie jest związane z poważniejszymi komplikacjami. Wymianę pozostałych żarówek należy zlecać specjalistycznej stacji obsługi.

■ W samochodzie należy przechowywać zestaw zapasowych żarówek. Żarówki zapasowe można zakupić z zakresu oryginalnych akcesoriów ŠKODA.

■ Po wymianie żarówki świateł drogowych, mijania lub reflektorów przeciwmgłowych warto zlecić specjalistycznej stacji obsługi sprawdzenie ustawienia świateł.

■ W przypadku awarii ksenonowych lamp wyładowczych lub diod LED należy zgłosić się do specjalistycznej stacji obsługi.

Rozmieszczenie żarówek w reflektorach przednich

Rys. 219 Zasada działania: reflektor przedni

Samochód jest wyposażony w reflektory przednie z żarówkami halogenowymi lub wyładowawczymi ksenonowymi i reflektor halogenowy.

Rozmieszczenie żarówek rys. 219

1. Światło mijania z żarówką halogenową strona 235 lub ksenonową lampą wyładowczą
2. Światło drogowe strona 235, do jazdy dziennej i pozycyjne strona 235 / dodatkowe światło pozycyjne strona 235

Wymiana żarówki świateł mijania

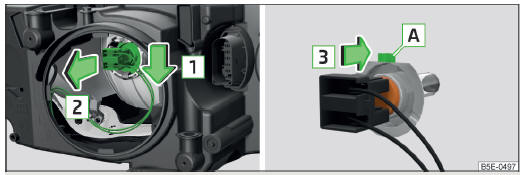

Rys. 220 Reflektor ze światłami halogenowymi: żarówka świateł mijania

Przekręcić kapturek ochronny A rys. 219 na stronie 234 w kierunku strzałki.

Poluzować wtyczkę z żarówką w kierunku strzałki 1 rys. 220.

Wyjąć wtyczkę z żarówką w kierunku strzałki 2 .

Wyciągnąć wtyczkę.

Nową żarówkę włożyć w taki sposób, by zaczep mocowania A rys. 220 żarówki pasował do rowka w reflektorze.

Włożyc wtyczkę w kierunku strzałki 3 .

Założyć kapturek ochronny A rys. 219 na stronie 234 i przekręcić go w kierunku przeciwnym do kierunku strzałki.

Wymiana żarówki świateł drogowych, do jazdy dziennej i postojowych

Rys. 221 Żarówka świateł drogowych, do jazdy dziennej i postojowych

Przekręcić kapturek ochronny B rys. 219 na stronie 234 w kierunku strzałki.

Przekręcić cokół do oporu w kierunku strzałki 1 rys. 221.

Wyjąć cokół w kierunku strzałki 2 .

Założyć cokół z nową żarówką i obrócić do oporu w kierunku strzałki 1 .

Założyć kapturek ochronny B rys. 219 na stronie 234 i przekręcić go w kierunku przeciwnym do kierunku strzałki.

Wymiana żarówki dodatkowego światła pozycyjnego

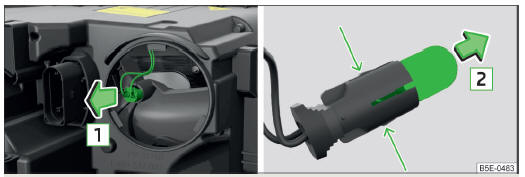

Rys. 222 Reflektor ze światłami ksenonowymi: Żarówka dodatkowego światła pozycyjnego

Przekręcić kapturek ochronny B rys. 219 na stronie 234 w kierunku strzałki.

Ruchem wahadłowym wyciągnąć cokół z żarówką ukośnie w kierunku wskazywanym przez strzałkę 1 rys. 222.

Złapać cokół lampy w miejscach oznaczonych strzałką.

Wyciągnąć uszkodzoną żarówkę z oprawki w kierunku wskazywanym przez strzałkę 2 .

Włożyć do oporu nową żarówkę w cokół.

Włożyć ponownie cokół z nową żarówką w reflektor.

Założyć kapturek ochronny B rys. 219 na stronie 234 i przekręcić go w kierunku przeciwnym do kierunku strzałki.

Wymiana żarówek reflektorów przeciwmgłowych - wariant 1

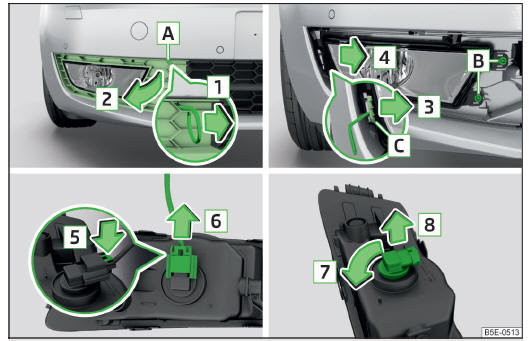

Rys. 223 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant 1

Wyjęcie kratki ochronnej i reflektora

Włożyć pałąk do ściągania kołpaków w otwór A rys. 223 strona 214, Skrzynka narzędziowa.

Poluzować kratkę ochronną przez pociągnięcie za hak w kierunku strzałki 1 .

Kratkę ochronną zdjąć w kierunku strzałki 2 .

Za pomocą śrubokrętu z zestawu narzędzi odkręcić śrubę B .

Za pomocą klucza 2 strona 214, Skrzynka narzędziowa odryglować zabezpieczenie C w kierunku strzałki 3 .

Ostrożnie zdjąć reflektor w kierunku strzałki 4 .

Wymiana żarówki

Wcisnąć zaczepy na wtyczce w kierunku strzałki 5 .

Wyjąć wtyczkę w kierunku strzałki 6 .

Przekręcić cokół lampy do oporu w kierunku strzałki 7 .

Wyjąć cokół lampy w kierunku strzałki 8 .

Nowy cokół z żarówką włożyć w reflektor i przekręcić do oporu w kierunku przeciwnym do strzałki 7 .

Włożyć wtyczkę.

Montaż reflektorów i kratek ochronnych

Włożyć reflektor przeciwmgłowy w kierunku przeciwnym do wskazywanego przez strzałkę 4 rys. 223 i dokręcić.

Włożyć kratkę ochronną i ostrożnie wcisnąć.

Kratka ochronna musi być dobrze zaczepiona.

Wymiana żarówek reflektorów przeciwmgłowych - wariant 2

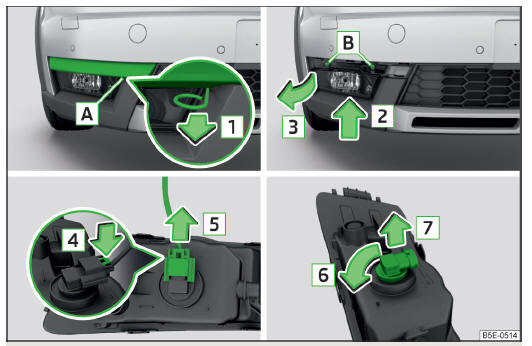

Rys. 224 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant 2

Wymontowanie osłony i reflektora

Włożyć pałąk do ściągania kołpaków w otwór A rys. 224 strona 214, Skrzynka narzędziowa.

Wymontować osłonę przez pociągnięcie za hak w kierunku strzałki 1 .

Za pomocą śrubokrętu z zestawu narzędzi odkręcić śrubę B .

Unieść reflektor w kierunku strzałki 2 .

Wyjąć reflektor w kierunku strzałki 3 .

Wymiana żarówki

Wcisnąć zaczepy na wtyczce w kierunku strzałki 4 .

Wyjąć wtyczkę w kierunku strzałki 5 .

Przekręcić cokół lampy do oporu w kierunku strzałki 6 .

Wyjąć cokół lampy w kierunku strzałki 7 .

Nowy cokół z żarówką włożyć w reflektor i przekręcić do oporu w kierunku przeciwnym do strzałki 6 .

Włożyć wtyczkę.

Montaż reflektorów i osłony

Włożyć reflektor przeciwmgłowy w kierunku przeciwnym do wskazywanego przez strzałkę 3 rys. 224 i dokręcić.

Założyć i ostrożnie wcisnąć osłonę.

Osłona musi być dobrze zamocowana.

Wymiana żarówki oświetlenia tablicy rejestracyjnej

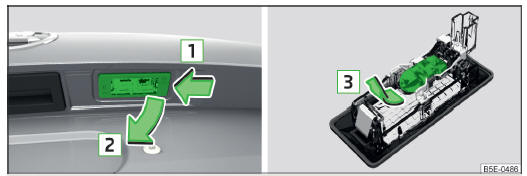

Rys. 225 Wymontowanie lampki oświetlenia tablicy rejestracyjnej / wymiana żarówki

Otworzyć pokrywę bagażnika.

Nacisnąć lampkę w w kierunku strzałki 1 rys. 225.

Lampka poluzowuje się.

Odkręcić i zdjąć lampkę w kierunku strzałki 2 .

Wyciągnąć uszkodzoną żarówkę z oprawki w kierunku wskazywanym przez strzałkę 3 .

Nową żarówkę włożyć w oprawkę.

Ponownie zamontować lampkę w kierunku przeciwnym do kierunku strzałki 1 .

Docisnąć lampkę tak, aby zaskoczyła sprężyna.

Sprawdzić, czy lampka została prawidłowo zamontowana.

Światła tylne

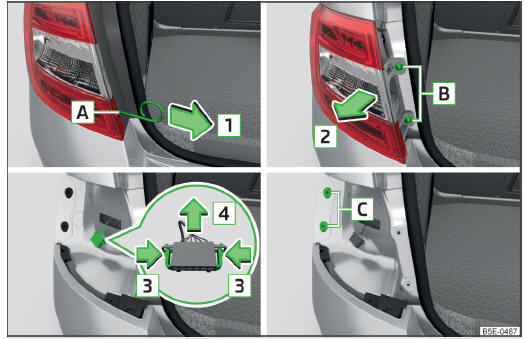

Rys. 226 Wymontować lampę / wyjąć wtyczkę

Wymontowanie

Otworzyć pokrywę bagażnika.

Włożyć pałąk do ściągania kołpaków w otwór A 1) rys. 226 strona 214, Skrzynka narzędziowa.

Wymontować osłonę przez pociągnięcie za hak w kierunku strzałki 1 .

Za pomocą klucza z zestawu narzędzi odkręcić śrubę B .

Chwycić lampę i ostrożnie wyjąć kołysząc w kierunku strzałki 2 .

Ścisnąć ze sobą oba zaczepy na wtyczce1) w kierunku strzałki 3 .

Ostrożnie wyciągnąć wtyczkę z lampy tylnej w kierunku strzałki 4 .

Zamontowanie

Włożyć wtyczkę w lampę.

Zaczepy na wtyczce muszą być dobrze zamocowane.

Włożyc lampę z czopem A rys. 227 na stronie 238 w zaczepy C rys. 226 nadwozia.

Ostrożnie wcisnąć lampę .

Dokręcić lampę i założyć osłonę.

Osłona musi być dobrze zamocowana.

OSTROŻNIE

■ Dopilnować, aby przy ponownym montażu odcinek przewodu nie został zakleszczony między nadwoziem a lampą - niebezpieczeństwo przedostawania się wody i uszkodzenia instalacji elektrycznej.

■ Jeżeli brak pewności, czy odcinek przewodu nie został zakleszczony, należy zlecić sprawdzenie podłączenia lampy specjalistycznej stacji obsługi.

■ Podczas wymontowania i zamontowania lampy tylnej uważać, aby nie uszkodzić lakieru samochodu i lampy tylnej.

Wymiana żarówek w lampie tylnej - wariant 1

Rys. 227 Część zewnętrzna lampy: lampa podstawowa / lampa z diodami LED

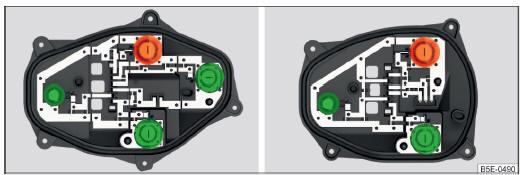

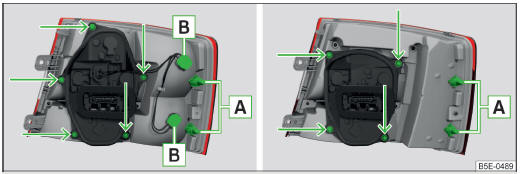

Rys. 228 Część wewnętrzna lampy: lampa podstawowa / lampa z diodami LED

Części zewnętrzne lampy

Oprawę B obrócić w kierunku rys. 227 przeciwnym do ruchu wskazówek zegara i wyciągnąć ją z obudowy lampy.

Przepaloną żarówkę w oprawce obrócić w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnąć.

Nową żarówkę wcisnąć w oprawkę i przekręcić ją do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Włożyć oprawkę z nową żarówką do obudowy i obrócić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Części wewnętrzne lampy

Uchwyt żarówki rys. 227 odkręcić przy użyciu śrubokrętu z zestawu narzędzi i wyjąć z lampy.

Właściwą żarówkę rys. 228 wykręcić do oporu w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć z oprawki lampy.

Nową żarówkę wcisnąć w uchwyt i przekręcić ją do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Włożyć uchwyt żarówki w lampę tylną.

Ostrożnie odkręcić uchwyt żarówki.

Wymiana żarówek w lampie tylnej - wariant 2

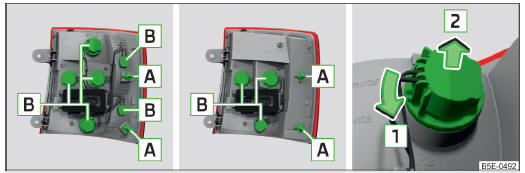

Rys. 229 Część zewnętrzna lampy: lampa podstawowa / lampa z diodami LED

Części zewnętrzne lampy

Przekręcić oprawę z żarówką B w kierunku strzałki 1 rys. 229.

Wyjąć oprawę z żarówką w kierunku strzałki 2 .

Przepaloną żarówkę w oprawce obrócić w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnąć.

Nową żarówkę wcisnąć w oprawkę i przekręcić ją do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Włożyć oprawkę z nową żarówką do obudowy i obrócić do oporu w kierunku strzałki 1 .
