Infiniti Q30: Światła

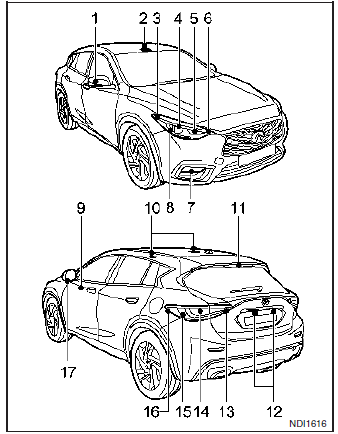

Położenie świateł

Położenie świateł

1. Boczny kierunkowskaz
2.  Oświetlenie wnętrza/lampki domapy (jeśli na wyposażeniu)
3.  Światło do jazdy dziennej, światło pozycyjne i kierunkowskaz (jeśli na wyposażeniu)
4. Światłomijania/drogowe
5. Światło drogowe lub kierunkowskaz
6.  Światło doświetlenia skrętu (jeśli na wyposażeniu)
7.  Przednie światła przeciwmgielne (jeśli na wyposażeniu)
8.  Światło do jazdy dziennej i światło pozycyjne
9.  Oświetlenie wnęki na nogi (jeśli na wyposażeniu)
10.  Oświetlenie wnętrza (gdzie zamontowano)
11.  Dodatkowe górne światło stop
12.  Oświetlenie tablicy rejestracyjnej
13.  Tylne światło przeciwmgłowe i światło cofania
14.  Światło hamulca
15.  Kierunkowskaz
16.  Światła tylne
17.  Lampka oświetlająca podłoże

Zespół światła przedniego

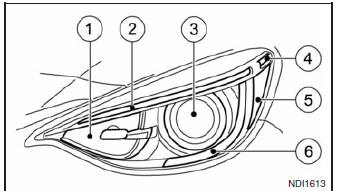

Halogenowe

Halogenowe:

1.  Kierunkowskaz
2.  Światło do jazdy dziennej i światło pozycyjne
3. Światło drogowe/mijania halogenowego reflektora projekcyjnego
4.  Boczne światło obrysowe (jeśli na wyposażeniu)
5.  Odbłyśnik (jeśli na wyposażeniu)
6.  Światło do jazdy dziennej i światło pozycyjne

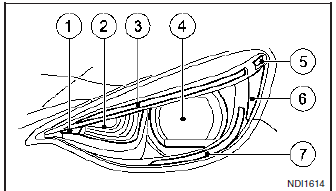

Typu LED

Typu LED:

1.  Światło doświetlenia skrętu
2.  Dodatkowe światło drogowe
3.  Światło do jazdy dziennej, światło pozycyjne i kierunkowskaz
4.  Światło drogowe/mijania projekcyjnego reflektora LED i system reflektorów adaptacyjnych (jeśli na wyposażeniu)
5.  Boczne światło obrysowe (jeśli na wyposażeniu)
6.  Odbłyśnik (jeśli na wyposażeniu)
7.  Światło do jazdy dziennej i światło pozycyjne

Zespół światła tylnego

1.  Światła tylne
2.  Kierunkowskaz
3.  Światło hamulca
4.  Światła tylne
5.  Światło cofania
6.  Tylne światło przeciwmgłowe (tylko po stronie kierowcy)

Wymiana żarówek

Światła LED (jeśli na wyposażeniu)

Reflektor LED to rodzaj lampy projekcyjnej wykorzystującej moduł LED bez części przeznaczonych do serwisowania przez użytkownika. Wymianę tych i innych świateł LED należy przeprowadzać w centrum INFINITI lub w profesjonalnej stacji obsługi.

OSTROŻNIE

•  Aby zapobiec porażeniu, nigdy nie próbuj modyfikować lub rozbierać na części zespołu reflektorów LED.
•  W razie konieczności wymiany świateł LED skontaktuj się z centrum INFINITI lub profesjonalną stacją obsługi.

Wymiana żarówki reflektora halogenowego

OSTROŻNIE

•  We wnętrzu żarówki halogenowej znajduje się gaz pod wysokim ciśnieniem. Zarysowanie lub upuszczenie szklanej bańki może spowodować pęknięcie żarówki.
•  Trzymając żarówkę NIE DOTYKAJ SZKLANEJ BAŃKI.
•  Użyj żarówki tegosamego typu, o tymsamymsymbolu i mocy, co ta zainstalowana oryginalnie:
•  Zazwyczaj po wymianie żarówki nie ma potrzeby ustawiania świateł. W razie konieczności ustawienia świateł skontaktuj się z centrum INFINITI lub profesjonalną stacją obsługi.
•  Unikaj sytuacji, w których żarówka pozostaje wyjęta z reflektora przez dłuższy czas. Do obudowy reflektora może dostać się pył, wilgoć lub dym, zmniejszając jego wydajność.

Montaż/demontaż osłonyw przednim nadkolu: Przed wymianą żarówki reflektora halogenowego należy wymontować osłonę z przedniego nadkola.

W celu wymontowania: wyłącz światła i obróć kierownicą tak, aby koło za odpowiednim światłem było skierowane do wewnątrz. Przesuń osłonę(1) wgóręi wyjmij ją.

Wcelu zamontowania: załóż osłonę(1) iprzesuń ją w dół aż do zablokowania.

W reflektorze wykorzystano częściowo nierozbieralny wkład i wymienialną żarówkę (halogenową).

Żarówka może zostać wymieniona od strony przedziału silnika, bez konieczności demontażu zespołu reflektorów.

Jeśli potrzebujeszpomocyprzy wymianie żarówki, skontaktuj się z centrum INFINITI lub profesjonalną stacją obsługi.

Wymiana żarówki światła mijania/drogowego:

1.  Otwórz pokrywę przedziałusilnika. Więcej informacji znajdzieszwpunkcie "Otwarcie pokrywy przedziału silnika" w rozdziale "3. Kontrola i regulacja przed jazdą".
2.  Odłącz przewódminus (-) od akumulatora.
3.  Wymontuj odpowiednią osłonę w przednim nadkolu.
4.  Przekręć pokrywę obudowy(1) wlewo i wyjmij ją.
5.  Przekręć oprawkę(2) wlewo i wyciągnij ją.
6.  Wyjmij żarówkę z oprawki(2) .
7.  Załóż nową żarówkę w oprawce(2) .
8.  Załóż oprawkę z żarówką(2) i przekręć ją w prawo.
9.  Załóż pokrywę obudowy(1) i przekręć ją w prawo.
10.  Zamontuj osłonę w przednim nadkolu.
11.  Podłącz przewódminus (-) akumulatora i zamknij pokrywę przedziału silnika.

UWAGA Podczas deszczu lub po wizycie w myjni, wewnątrz klosza reflektora może na pewien czas pojawić się para. Spowodowane jest to różnicą temperaturywewnątrz i na zewnątrz klosza. Nie jest to usterka. Jeśli widoczne są duże krople, skontaktuj się centrum INFINITI lub profesjonalną stacją obsługi.

Wymiana żarówki przedniego kierunkowskazu (tylko system świateł bez diod LED)

1. Otwórz pokrywę przedziałusilnika. Więcej informacji znajdzieszwpunkcie "Otwarcie pokrywy przedziału silnika" w rozdziale "3. Kontrola i regulacja przed jazdą".
2.  Odłącz przewódminus (-) od akumulatora.
3.  Przekręć pokrywę obudowy(1) wlewo i wyjmij ją.
4.  Przekręć oprawkę(2) wlewo i wyciągnij ją.
5.  Wyjmij żarówkę z oprawki(2) .
6.  Załóż nową żarówkę w oprawce(2) .
7.  Załóż oprawkę z żarówką(2) i przekręć ją w prawo.
8.  Załóż pokrywę obudowy(1) i przekręć ją w prawo.
9.  Podłącz przewód minus (-) akumulatora i zamknij pokrywę przedziału silnika.

Oświetlenie zewnętrzne

*1: Wraziekonieczności wymianyskontaktuj sięzcentrum INFINITI lub profesjonalną stacją obsługi.

Oświetlenie wewnętrzne
