Infiniti Q30: Bezpieczniki

Typy bezpieczników

OSTRZEŻENIE Naprawianie lub mostkowanie przepalonego bezpiecznika, jak również wymiana na bezpieczniko wyższym amperażu może doprowadzić do przeciążenia przewodów elektrycznych. Może to spowodować pożar.

Uszkodzone bezpieczniki należy zawsze wymieniać na nowe, zgodne ze specyfikacją i o prawidłowym amperażu.

Uszkodzony bezpiecznik należy wymieniać na bezpiecznik o takim samym prądzie znamionowym, który można rozpoznać po kolorze i oznaczeniu bezpiecznika. Prądy znamionowe bezpieczników podano na schemacie przyporządkowania bezpieczników.

Jeśli nowo założony bezpiecznik również się przepali, zleć ustalenie i usunięcie przyczyny usterki w centrum INFINITI lub profesjonalnej stacji obsługi.

OSTROŻNIE Używaj wyłącznie bezpieczników dopuszczonych do stosowaniawpojazdach INFINITI,oprądzie znamionowym odpowiadającym danemu systemowi. Używaj wyłącznie bezpieczników posiadających oznaczenie "S". W przeciwnym razie może dojść do uszkodzenia podzespołów lub układów.

Bezpieczniki w pojeździe służą do odłączania uszkodzonych obwodów elektrycznych. Zadziałanie bezpiecznika powoduje wyłączenie wszystkich podłączonych do danego obwodu podzespołów i ich funkcji.

Przed wymianą bezpiecznika

• Zabezpiecz pojazd przed stoczeniem się.
•  Wyłącz wszystkie odbiorniki elektryczne.
•  Wyjmij kluczykz włącznika zapłonu.

Bezpieczniki są umieszczone w różnych skrzynkach bezpieczników:

•  Skrzynka bezpieczników w przedziale silnika po lewej stronie pojazdu (patrząc w kierunku jazdy).
•  Skrzynkabezpiecznikówwewnęce na nogi po stronie pasażera z przodu.

Schemat przyporządkowania bezpieczników znajduje się na skrzyncebezpiecznikówwewnęce na nogi przedniego pasażera.

Przedział silnika i przedział bagażowy

OSTRZEŻENIE Gdy pokrywa przedziału silnika jest otwarta i zostaną włączone wycieraczki szyby przedniej, możesz zostać zraniony przez cięgno wycieraczki. Istnieje ryzykoobrażeń ciała.

Przed otwarciem pokrywyprzedziałusilnikapamiętaj, abyzawsze wyłączyć wycieraczki szybyprzedniej i zapłon.

OSTROŻNIE

•  Zwracaj uwagę, aby po zdjęciu osłony do wnętrza skrzynki bezpieczników nie dostała się woda lub wilgoć.
•  Podczas zamykania osłony zwróć uwagę, aby przylegałaona prawidłowodoskrzynki bezpieczników.

  W przeciwnym razie przenikająca wilgoć lub zabrudzenia mogą wpłynąć negatywnie na działanie bezpieczników.

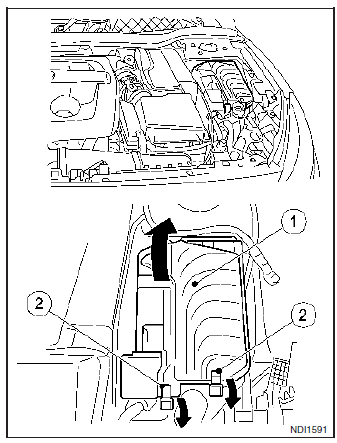

1. Otwórz pokrywę przedziału silnika.
2.  Suchą szmatką osusz skrzynkę bezpieczników.
3.  W celu otwarcia: otwórz klamry(2) .
4.  Odchyl osłonę(1) dogórywkierunkustrzałki i zdejmij ją.

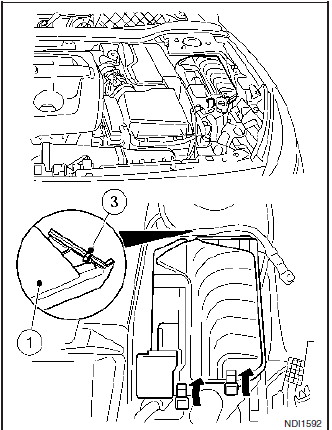

Wcelu zamknięcia:

1.  Sprawdź, czy uszczelka jest prawidłowo osadzona w osłonie(1) .
2.  Włóż osłonę(1) ztyłu w otwory(3) wskrzynce bezpieczników.
3.  Opuść osłonę(1) .
4. Zaczep klamry na skrzynce bezpieczników i zamknij je.
5. Zamknij pokrywę przedziału silnika.

OSTROŻNIE Nigdy nie używaj bezpieczników o niższym lub wyższymnatężeniu niż to,wskazane na pokrywieskrzynki bezpieczników. Mogłoby to doprowadzić do uszkodzenia układu elektrycznego lub wywołać pożar.

Przedział pasażerski

OSTROŻNIE

•  Nigdy nie używaj bezpiecznikówoniższymlub wyższym natężeniu niż to, wskazane na pokrywie skrzynki bezpieczników. Mogłoby to doprowadzić do uszkodzenia układu elektrycznego lubwywołać pożar.
•  Zwracaj uwagę, aby po zdjęciu osłony do wnętrza skrzynki bezpieczników nie dostała się woda lub wilgoć.
•  Podczas zamykania osłony zwróć uwagę, aby przylegałaona prawidłowodoskrzynki bezpieczników.

  W przeciwnym razie przenikająca wilgoć lub zabrudzenia mogą wpłynąć negatywnie na działanie bezpieczników.

Wcelu otwarcia:

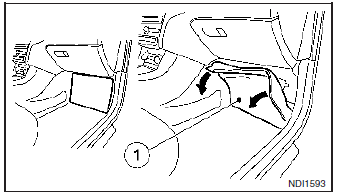

1.  Otwórz drzwi pasażera z przodu.
2.  Wyjmij dywaniki podłogowe.
3.  Rozłóż perforowaną wykładzinę podłogową (1) wkierunku strzałki.

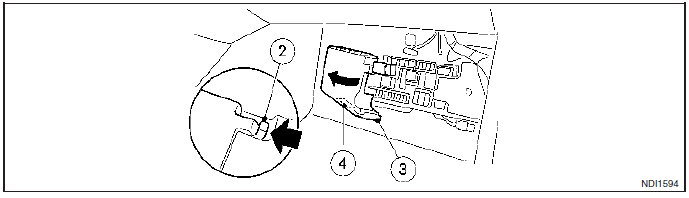

4. W celu poluzowania osłony (3) naciśnij zaciskmocujący(2) .
5.  Rozłóż osłonę(3) wkierunku strzałki do zaczepu.
6.  Wyjmij osłonę(3) do przodu.

UWAGA Schemat przyporządkowania bezpieczników(4) znajduje się w prawym dolnym rogu osłony(3) .

Wcelu zamknięcia:

1.  Włóż osłonę(3) po lewej stronie skrzynki bezpiecznikówwmocowania.

   Osłona(3) blokuje sięwmocowaniach.

2.  Zamknij osłonę(3) ,ażzaczepymocujące(2) głośno się zatrzasną.
3.  Odchyl perforowaną wykładzinę podłogową (1) .
4.  Załóż dywaniki podłogowe.
