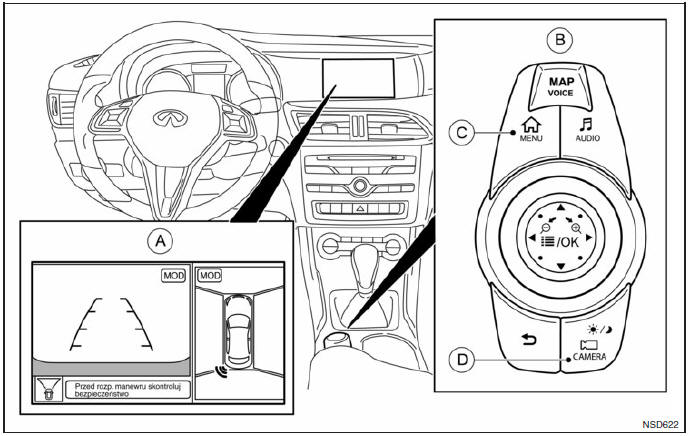

Infiniti Q30: Detekcja ruchomych obiektów (jeśli na wyposażeniu)

1. Ekranmonitora kamer
2. Sterownik INFINITI
3. Przycisk <MENU>
4. Przycisk <CAMERA

OSTRZEŻENIE Niestosowanie się do ostrzeżeń i wskazówek dotyczących właściwego użytkowania systemu detekcji ruchomych obiektów może skutkować poważnymi obrażeniami lub śmiercią.

•  System MOD nie eliminuje konieczności prawidłowego kierowania i nie zapobiega zderzeniom z przeszkodami znajdującymi sięwpobliżupojazdu.

  Podczas manewrowania pojazdem należy zawsze korzystać z lusterek zewnętrznych i lusterka wewnętrznego oraz odwrócić się i sprawdzić obszar wokół pojazdu, upewniając się, że można bezpiecznie wykonać dany manewr.

•  System wyłącza się przy prędkości powyżej 8 km/ godz. (5 MPH). System włącza się ponownie, gdy prędkość spadnie poniżej tego poziomu.
•  SystemMODnie wykrywa nieruchomychobiektów wokół pojazdu.

System detekcji ruchomych obiektów (Moving Object Detection - MOD) może informować kierowcę o ruchomych przeszkodach znajdujących się w pobliżu pojazdu podczas wyjeżdżania z garażu, wjeżdżania namiejsce parkingowe oraz w innych, podobnych sytuacjach.

System MOD wykrywa obiekty ruchome, wykorzystując technologię przetwarzania obrazów wyświetlanych na ekranie.

Obsługa systemu MOD

System MOD włączy się automatyczniewnastępujących sytuacjach:

•  Gdy dźwignia skrzyni biegów znajduje się w pozycji R (bieg wsteczny).
•  Gdyzostanie naciśnięty przycisk<CAMERA>wcelu przełączenia innegoekranu na widokzkamery.
• Gdy prędkość pojazdu spadnie poniżej ok. 8 km/h (5 MPH).
• Gdy włącznik zapłonu zostanie ustawiony w położeniu OFF, a następnie ponownie w położeniu ON.

UWAGA

•  System MOD nie wykrywa obiektów ruchomych w widoku bocznym z przodu.Wwidoku tym na ekranie nie jest wyświetlana ikona MOD.
•  Gdy emitowany jest dźwięk ostrzegawczy czujnikówparkowania, brzęczyk systemuMODnie generuje żadnych ostrzeżeń.

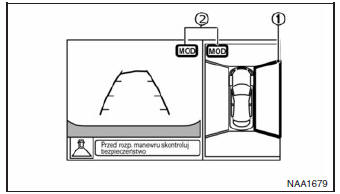

Widok z góry

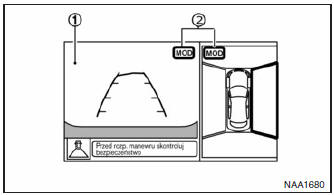

Widok z przodu/widok z tyłu

*: W modelu z kierownicą po prawej stronie (RHD) układ ekranu jest odwrotny.

System MOD działa w następujących warunkach, gdy na ekranie wyświetlany jest obraz z kamery: Gdy dźwignia zmiany biegów znajduje się w pozycji R (bieg wsteczny) i prędkość pojazdu wynosi około 8 km/h (5 MPH) lub mniej, system MOD wykrywa obiekty ruchomewwidoku z tyłu.

System MOD nie działa, jeśli otwarte są drzwi tyłu nadwozia.

Gdy system MOD wykrywa poruszające się obiekty w pobliżu pojazdu, słychać brzęczyk, a na monitorze wyświetlana jest żółta ramka(1) .

Ramka będzie wyświetlana tak długo, jak długo system MOD będziewykrywał ruchome obiekty.

Żółta ramka(1) jest wyświetlana w każdym widoku w trybach widoku z tyłu.

Wwidoku, w którym system MOD jest aktywny, wyświetlana jest niebieska ikona <MOD>. W widoku, w którym system MOD nie jest aktywny, wyświetlana jest szara ikona MOD.

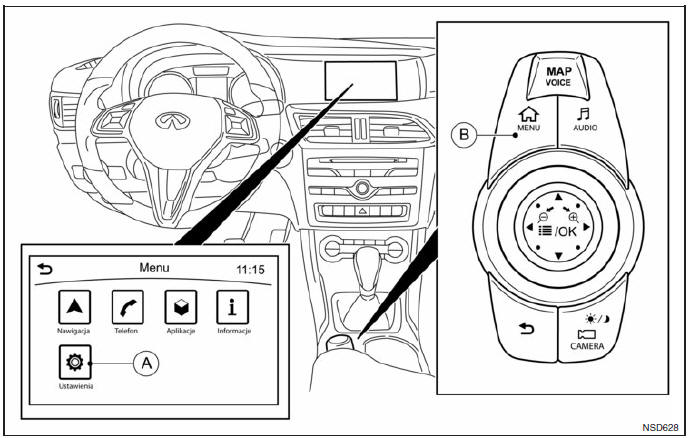

Konfigurowanie systemu MOD

1. Pozycja [Ustawienia]
2. Przycisk <MENU>

Ustawienia systemu MOD można zmieniać wykonując poniższe czynności.

1.  Naciśnij przycisk <MENU> jB na sterowniku INFINITI i dotknij pozycji [Ustawienia]jA na ekranie informacji o pojeździe.
2.  Dotknij [Kamera/Wyświetlacz].
3.  Dotknij [Moving Object Detection].
4.  Umożliwia włączenie/wyłączenie systemu MOD.

Ograniczenia systemu MOD

OSTRZEŻENIE Poniżej podano ograniczenia systemuMOD. Niezastosowanie się do tych ograniczeń podczas prowadzenia pojazdu może spowodować poważne obrażenia ciała lub śmierć.

•  Nie używaj systemuMODpodczas holowania przyczepy (jeśli na wyposażeniu). Systemmożedziałać nieprawidłowo.
•  Nadmierny hałas (np. zbyt wysokie ustawienie głośności systemu audio, otwarte okna itp.) może zagłuszyć dźwięk brzęczyka i możesz go nie usłyszeć.
•  Następującewarunkiotoczenia orazznajdujące się w pobliżu pojazdu obiekty ograniczają wydajność systemu MOD:

• Niski kontrast między tłem i ruchomymi obiektami.
• Migające źródło światła.
• Źródłointensywnego światła,np.promienie słońca lub światło reflektorów innego pojazdu.
• Gdy kamera nie jest ustawiona w normalnej pozycji, np. po złożeniu lusterka.
• Gdy na obiektywie kamery znajdują się zanieczyszczenia, krople wody lub śnieg.
•  Gdy położenie ruchomych obiektów na ekranie nie zmienia się.

•  System MOD może wykrywać obiekty takie jak krople wody spływające po obiektywie kamery, biały dym wydobywający się z tłumika, ruchome cienie itp.
•  System MOD może nie działać prawidłowo w zależności od prędkości, kierunku, odległości oraz kształtu ruchomych obiektów.
•  Jeśli elementy pojazdu,wktórych jest zamontowana kamera, zostaną trwale uszkodzone wskutek zniekształcenia lub wygięcia, zasięg wykrywania może się zmienić, w wyniku czego system MOD może nie wykrywać prawidłowo przeszkód.
•  Wwyjątkowo wysokich lub niskich temperaturach, obraz na wyświetlaczu może być niewyraźny. Nie jest to usterka.

Usterka systemu MOD

Gdy w widoku wyświetlana jest pomarańczowa ikonaMOD, oznacza to, żesystemMODnie działa prawidłowo. Nie ma to wpływu na kierowanie pojazdem, niemniej jednak system powinien zostać skontrolowanyprzez centrum INFINITI lub profesjonalną stację obsługi.

Konserwacja systemu

OSTROŻNIE

•  Do czyszczenia kamer nie używaj alkoholu, benzyny ani rozcieńczalnika. Powodują one odbarwienia.

  W celu wyczyszczenia kamer przetrzyj je tkaniną zwilżoną w rozcieńczonym, łagodnym środku czyszczącym, a następnie wytrzyj suchą tkaniną.

•  Nie uszkodź kamer - może to mieć negatywny wpływ na obraz na wyświetlaczu.

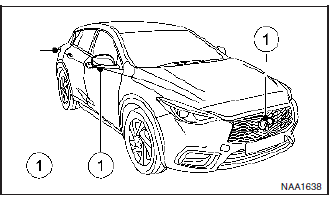

Jeśli na którejkolwiek kamerze(1) osiądzie pył, woda lub śnieg, system MOD może działać nieprawidłowo.

Wyczyść kamery, przecierając je tkaniną zwilżoną w rozcieńczonym, łagodnym środku czyszczącym, a następnie wytrzyj suchą tkaniną.
