Skoda Octavia (Generacja III): Kokpit

Przegląd

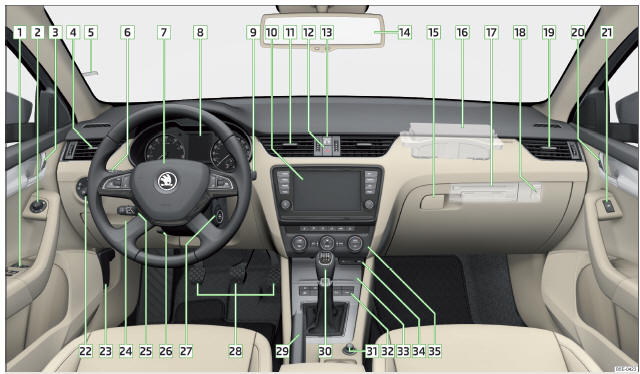

Rys. 20 Kokpit

1. Elektryczne podnośniki szyb
2. Elektryczna regulacja położenia lusterek zewnętrznych
3. Klamka drzwi
4. Kratka nawiewu powietrza
5. Uchwyt na bilet parkingowy
6. Dźwignia obsługowa:

• kierunkowskazów, świateł drogowych i postojowych, sygnału świetlnego
• tempomatu
• wywołanie pozycji menu Układy wspomagania

7. Kierownica:

• z sygnałem dźwiękowym
• z czołową poduszką powietrzną kierowcy
• z przyciskami do obsługi systemu informacyjnego
• z przyciskami do obsługi urządzenia Infotainment Instrukcja obsługi urządzenia Infotainment, rozdział Instrukcja obsługi urządzenia

8. Tablica rodzielcza
9. Dźwignia obsługowa:

• wycieraczek i spryskiwaczy szyb
• komputera pokładowego,
• systemu informacyjnego

10. Infotainment Instrukcja obsługi Infotainment radio lub nawigacja
11. Kratki nawiewu powietrza w części środkowej deski rozdzielczej
12. Przycisk świateł awaryjnych
13. Lampka kontrolna wyłączenia czołowej poduszki powietrznej pasażera
14. Lusterko wewnętrzne
15. Schowek podręczny po stronie pasażera
16. Czołowa poduszka powietrzna pasażera
17. Napęd CD/DVD i gniazdo kart pamięci (w schowku pasażera) Instrukcja obsługi Infotainment Radio lub Nawigacja
18. Wyłącznik czołowej poduszki powietrznej pasażera (w schowku przed fotelem pasażera)
19. Kratka nawiewu powietrza
20. Klamka drzwi
21. Elektryczne podnośniki szyb w drzwiach pasażera
22. Włącznik świateł
23. Dźwignia odryglowująca pokrywy komory silnika
24. Schowek po stronie kierowcy. Skrzynka bezpieczników (za schowkiem po stronie kierowcy)
25. Dźwignia automatycznej regulacji prędkości
26. Dźwignia do ustawiania kierownicy
27. Zamek zapłonu
28. Pedały
29. Dźwignia hamulca ręcznego
30. W zależności od wyposażenia:

• dźwignia zmiany biegów (ręczna skrzynia biegów)
• dźwignia sterująca (automatyczna skrzynia biegów)

31. W zależności od wyposażenia:

• gniazdo 12 V
• zapalniczka

32. Listwa z przyciskami zależnie od wyposażenia:

• centralne ryglowanie


• START-STOP


• kontrola trakcji ASR


• układ stabilizacji toru
  jazdy ESC
• wybór trybu jazdy


• asystent parkowania


• system czujników parkowania


• kalibracja ciśnienia
  powietrza w oponach

33. Schowek / schowek na telefon
34. W zależności od wyposażenia:

• wejście USB/AUX Instrukcja obsługi urządzenia Infotainment, rozdział Wejścia USB/AUX
• wejście MEDIA IN Instrukcja obsługi urządzenia Infotainment, rozdział Wejście MEDIA IN

35. W zależności od wyposażenia:

• panel obsługi ogrzewania
• panel obsługi klimatyzacji
• panel obsługi układu climatronic

Informacja

W samochodach z kierownicą po prawej stronie rozmieszczenie elementów obsługowych częściowo odbiega od układu pokazanego na ilustracji rys. 20.

Symbole poszczególnych elementów obsługowych są jednak takie same.
